Impresión 3D de figuras articuladas: Guía de materiales y diseño
Tabla de contenidos
La impresión 3D de figuras articuladas requiere materiales adecuados, precisión en el diseño y una correcta configuración de impresión para lograr piezas funcionales, duraderas y con movimiento fluido. Gracias a los avances en materiales especializados, hoy es posible fabricar figuras articuladas de alta calidad utilizando resinas técnicas como la Resione TH BJD, diseñada específicamente para este tipo de aplicaciones.
¿Qué es una figura articulada en impresión 3D?
Una figura articulada es un modelo compuesto por varias piezas ensamblables que permiten movimiento en puntos estratégicos como brazos, piernas, cuello o torso.
Este tipo de piezas es común en:
- Ball-Jointed Dolls (BJD)
- Figuras de colección
- Prototipos de juguetes
- Modelos de acción personalizados
Para que una figura articulada funcione correctamente, cada unión debe diseñarse con tolerancias precisas que permitan movilidad sin comprometer estabilidad.
Cómo hacer figuras articuladas en impresora 3D con éxito?
1. El diseño 3D y la importancia de las holguras
Si buscas aprender cómo hacer figuras articuladas en impresora 3D, el primer paso es trabajar correctamente el diseño digital.
Al diseñar:
- Asegúrate de que las articulaciones tengan holguras adecuadas.
- Evita encajes demasiado apretados o flojos.
- Mantén un grosor mínimo de 2 mm para evitar fragilidad.
- Diseña canales internos si usarás elásticos para ensamblaje.
Una mala tolerancia puede impedir el movimiento o provocar desgaste prematuro.
2. Preparación del archivo: Soportes y orientación
En piezas huecas o complejas:
- Coloca soportes estratégicamente para equilibrar presión interna.
- No imprimas directamente sobre la base si la geometría requiere ventilación.
- Orienta las articulaciones para minimizar marcas visibles.
La correcta orientación mejora el acabado y reduce fallas.
La mejor resina 3D flexible para figuras articuladas y BJD
Para obtener excelentes resultados en impresión 3D de figuras articuladas, la elección de resina es fundamental.

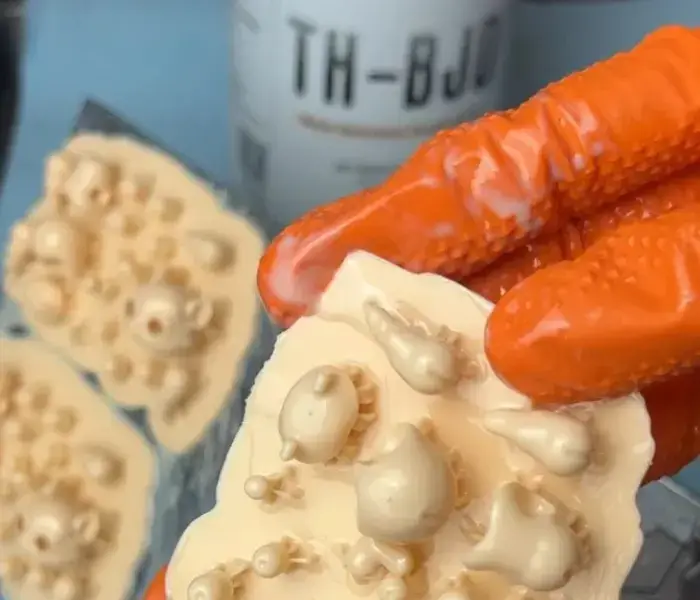

Características de la resina Resione TH BJD
La Resione TH BJD está formulada especialmente para figuras articuladas porque ofrece:
- Alta resistencia al desgaste
- Excelente ajuste entre articulaciones
- Baja generación de polvo por fricción
- Resistencia al amarillamiento con el tiempo
Esto permite conservar apariencia y funcionalidad incluso tras uso continuo.
Resistencia al desgaste y durabilidad tipo ABS
Una de sus mayores ventajas es su comportamiento mecánico similar al ABS:
- Soporta golpes accidentales
- Resiste caídas leves
- Mantiene integridad en piezas delicadas
- Reduce riesgo de grietas con uso prolongado
Ideal para figuras manipulables y coleccionables.
Configuración recomendada para imprimir resina flexible
La configuración correcta impacta directamente la calidad final.
Tiempos de exposición y altura de capa
Parámetros recomendados:
- Altura de capa: 0.02 mm a 0.05 mm
- Exposición normal: 1.5 a 3 segundos
- Exposición inicial: 20 a 35 segundos
Estos valores pueden variar según impresora y potencia UV.
Optimización de soportes para evitar deformaciones
Para mejores resultados:
- Usa soportes medianos en piezas estándar
- Incrementa grosor en piezas voluminosas
- Reduce soportes en articulaciones críticas
- Evita exceso de contacto en superficies móviles
Menos soportes en zonas funcionales significa mejor precisión.
Post-procesado y ensamblaje de piezas articuladas
El acabado final depende de un post-procesado cuidadoso.
1. Limpieza con alcohol isopropílico y curado UV
Después de imprimir:
- Lava las piezas en IPA al 95% o superior
- Sumerge entre 30 y 60 segundos
- Agita suavemente para eliminar residuos
- Realiza curado UV controlado
Un mal curado puede dejar superficies pegajosas irreversibles.
2. Lijado y ajuste de uniones
Para un ensamblaje perfecto:
- Usa lijas grano 400 a 800
- Suaviza uniones y encajes
- Haz pruebas en seco antes de pintar
Esto mejora la movilidad y reduce la fricción.

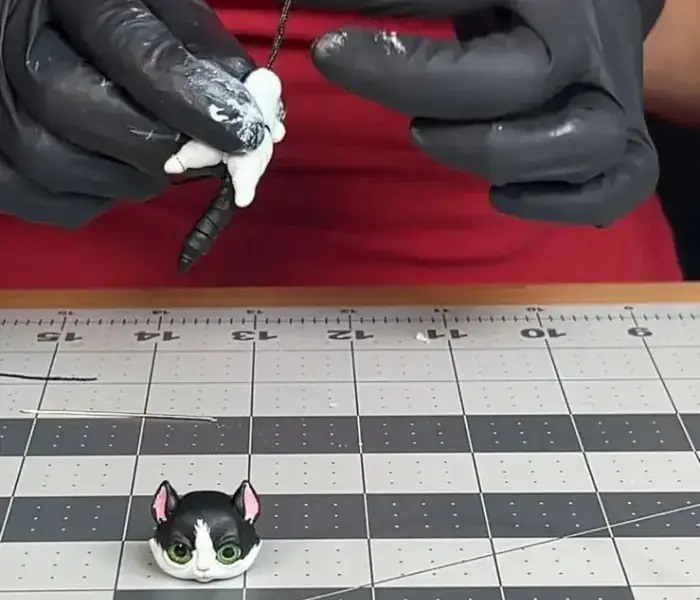

3. Técnicas de ensamblado: Elásticos vs. encajes a presión
Puedes ensamblar de dos formas:
Con elásticos:
- Inserta elásticos por canales internos
- Ajusta tensión para firmeza flexible
Con encajes a presión:
- Ensambla sin forzar esferas articulares
- Usa cera o vaselina para suavizar movimiento
Si una unión queda floja, aplica barniz mate para generar fricción extra.
Consejos avanzados para acabados profesionales
Para elevar la calidad de tus piezas:
- Realiza pruebas de exposición antes de producción final
- Ajusta parámetros según tamaño del modelo
- Evita sobrecurado o subcurado
- Verifica siempre compatibilidad con tu impresora
Pequeñas calibraciones mejoran notablemente el resultado final.
Consigue tus materiales para impresión 3D en México con Caballero 3D
En Caballero 3D encontrarás materiales especializados para crear figuras articuladas con excelente acabado profesional, incluyendo resinas técnicas como Resione TH BJD, impresoras 3D de resina y accesorios para post-procesado.
Si quieres fabricar figuras resistentes, detalladas y funcionales, comienza con materiales diseñados específicamente para impresión articulada.
